CAD繪制完成圖形后，為了方便展示，往往需要繪制三視圖。但是三視圖需要很強的空間想象力，同時對于復雜圖形來說，三視圖顯得特別難想象。
所以為了方便繪制三視圖，我們可以利用視口工具來輔助繪制三視圖?，F(xiàn)在主流的CAD軟件都支持視口工具，有些甚至支持直接生成。
我們用常見的CAD為例。畫一個長方體的三視圖。

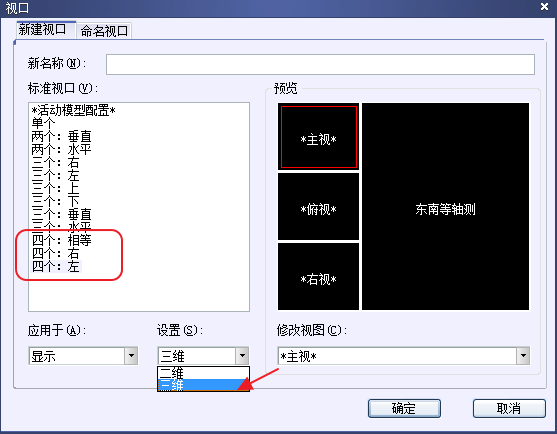

我們輸入命令符“VPORTS”進入視口面板。然后選擇四個視口，在左右還是相等看個人愛好選擇。然后記得將二維選擇為三維。

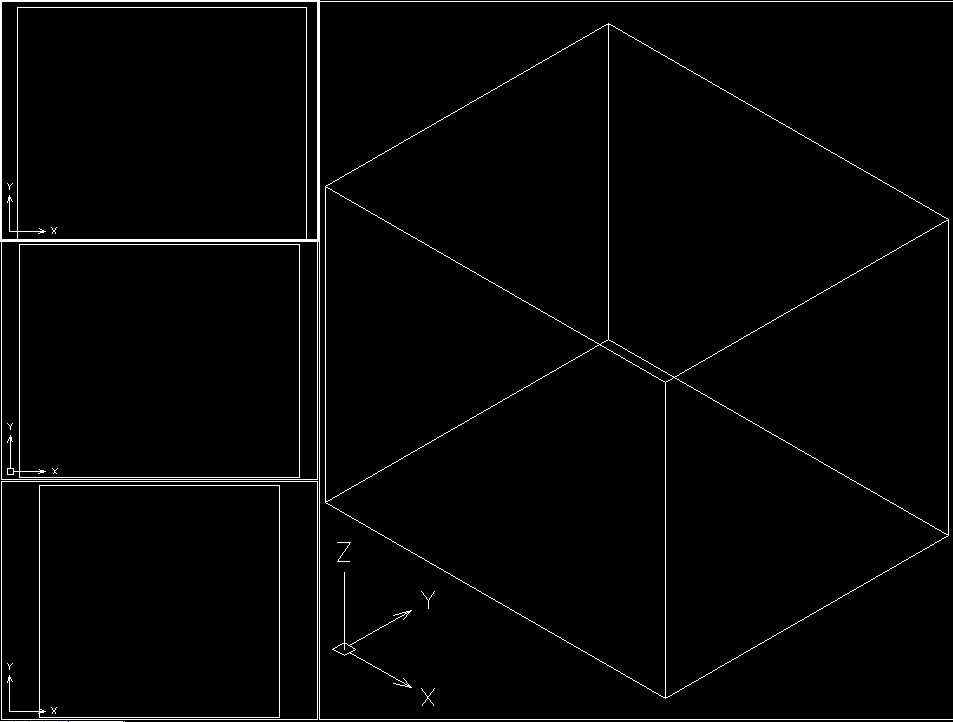

然后確定?？梢钥吹剑瑘D形的三視圖已經出來了。同時我們可以輸入命令符“DI”輔助測量各線段長度。
