鋼絲繩是由多層鋼絲捻成股，再以繩芯為中心，由一定數量股捻繞成螺旋狀的繩。在物料搬運機械中，供提升、牽引、拉緊和承載之用。鋼絲繩的強度高、自重輕、工作平穩、不易驟然整根折斷，工作可靠。在這個簡單的CAD教程中，分享如何用CAD設計和制作在鋼絲繩。

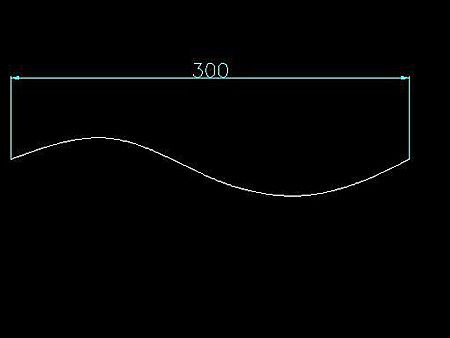

1.首先畫一條曲線做鋼絲繩的中心線，尺寸根據自己需求設計，參考下圖。

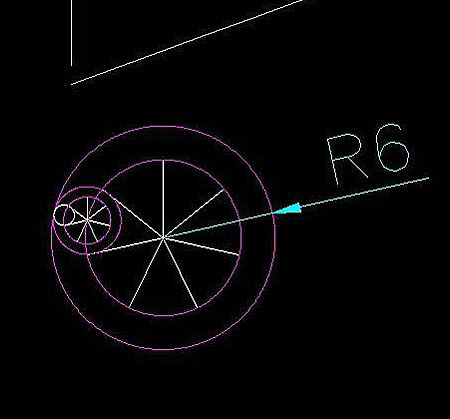

2.畫一圓做鋼絲繩的外徑（尺寸參考R=6）分7等份，切畫一小圓，以R6的圓心到小圓圓心作一圓，剪切等份線，留下七星線。同樣在小圓內分7等份畫一小小圓，并剪切等份線留下小七星線。如圖：需要的是白圖層線，粉紅圖層線就不需要了。

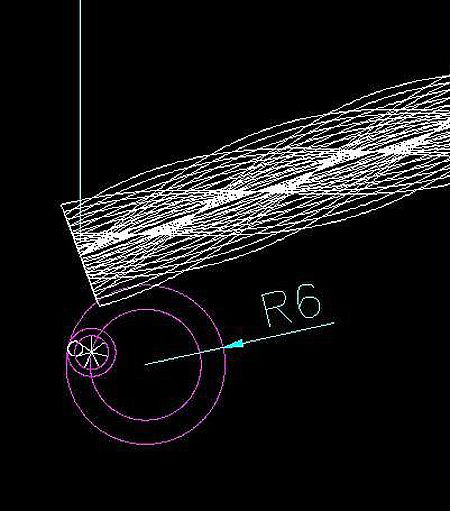

3.sweep—選擇大的七星線—T（扭曲）—1800—選擇曲線。掃出七條扭帶。




4.命令: _explode（分解），分解七條扭帶，然后刪除八條（包括原來的一條）中心線和頂端的線。




5.再復制六個小七星線。把粉紅圖層置為當前，刪除其他輔助線。




6.sweep——選擇小的七星線——T（扭曲）—— -3600（注意：是負的）——選擇任一條曲線。掃出七條扭帶。




7.按照上一部的操作，全部掃掠完這七條七星線。




8.然后全部分解。




9.刪除與白線重合的所有線與頂端的線。

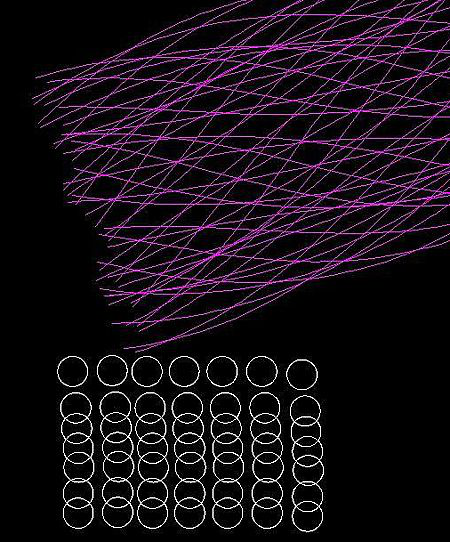

10.把一個小小圓復制成七七四十九個。

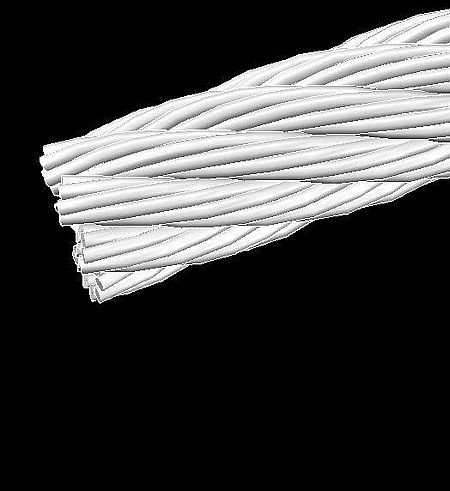

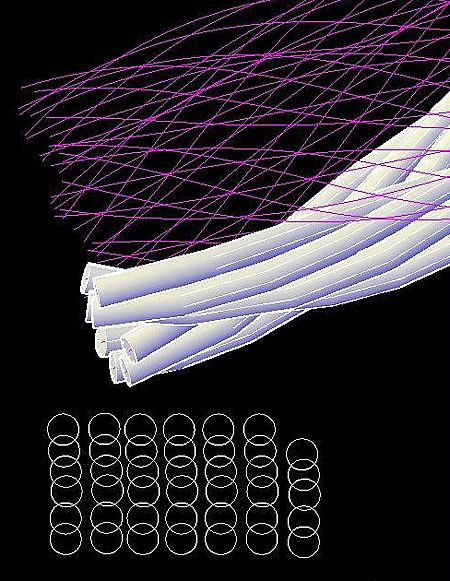

11.回到原來白色圖層置為當前.接下來就是逐個掃掠，這回不用扭曲，逐漸變化如圖所示。

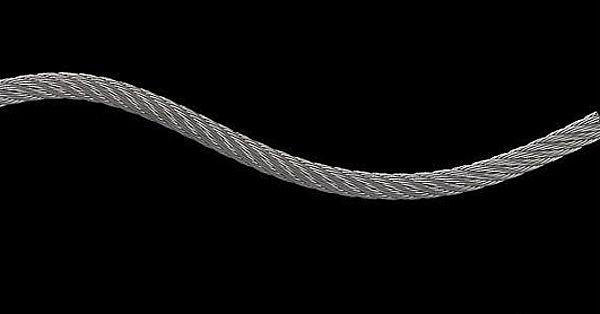

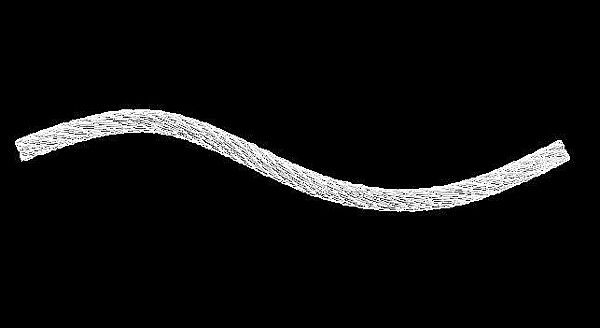

12.完成。
