CAD從左往右和從右往左框選有什么不同?怎么去掉CAD框選的顏色顯示?
框選就是用按住鼠標左鍵拖動一個矩形區域來選擇對象。為了充分利用框選,CAD將從左往右和從右往左框選分別對應了選擇的兩個選項:窗口模式(Window)和交叉(窗交)模式(Crossing)。
在CAD中從左往右框選是窗口模式,圖形所有頂點和邊界完全在矩形選框范圍內才會被選中;從右往左框選是交叉模式,圖形有任意一個頂點和一條邊界在矩形選框范圍內就會被選中。

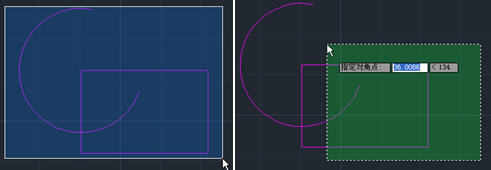

CAD中對這兩種模式有非常明顯的提示,首先,窗口框選的邊界是實線,交叉框選的邊界是虛線;在CAD高版本加上了顏色區別,窗口選框為藍色,交叉選框為綠色,如下圖所示。
當我們熟練使用CAD之后,可以將選框設置為不顯示顏色。方法是:在“選項”對話框的“選擇集”選項卡中點“視覺效果設置”按鈕,取消“指示選擇區域”。
