CAD如何進行圖形延伸
在CAD繪圖過程中經常發現圖形的尺寸短了,這時候不需要重新畫一個,我們可以用延伸操作進行圖形的延伸。下面將介紹如何進行圖形延伸。

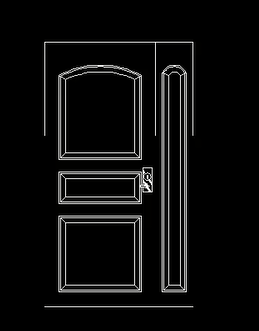

1、 執行打開命令(快捷鍵為Ctrl+O),打開素材文件。

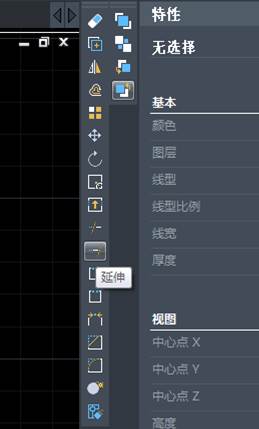

2、 執行修改面板中的延伸命令。

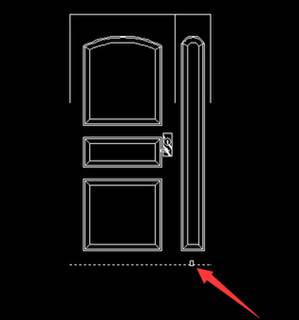

3、 選擇最下方水平直線作為邊界邊。

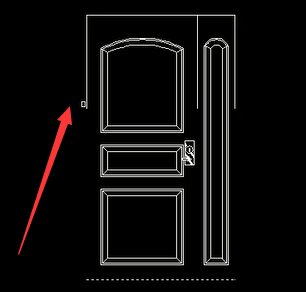

4、 捕捉要被延伸的直線,這里選擇第一條直線。

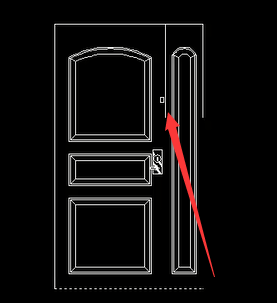

5、 再次選擇中間的直線。

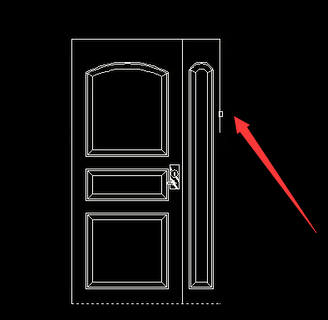

6、 再次選擇最右端的垂直直線。
7、 完成直線的延伸。
