CAD圖紙中的圖形怎么測量周長和面積?
利用CAD畫圖的時候,往往需要測量圖形的周長和面積,如何做到快速的測量呢?下面我們來看一下詳細的測量方法。

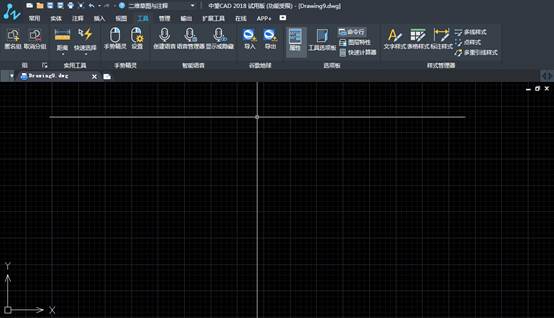

1、打開CAD這款軟件,進入CAD的操作界面,如圖所示:
2、在該界面內按下Ctrl+O鍵彈出選擇文件對話框,在該對話框內找到我們需要的圖形文件,如圖所示:

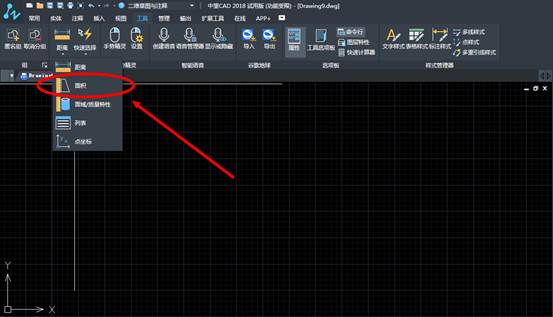

3、打開圖形以后在上面的菜單里找到“工具”選項,并且點擊“測量”選項,在其子級菜單里找到“面積”選項。如圖所示:

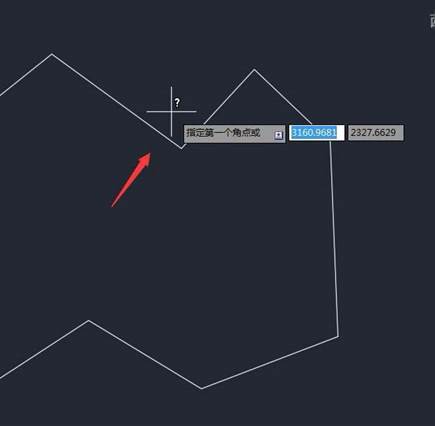

5、點擊面積選項,提示我們選擇第一個角點,如圖所示:

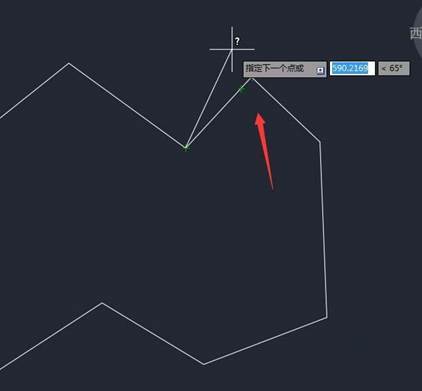

6、選擇第一個角點以后,提示我們指定下一點,如圖所示:

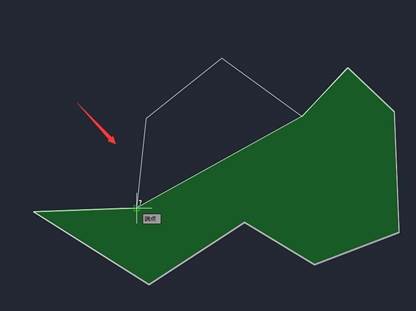

7、依次操作,可以看到圖形的內部逐漸被綠色填充,如圖所示:

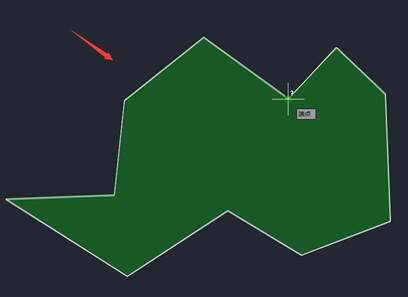

8、直到最后一點,我們的圖形就被綠色完全的填充了,如圖所示:

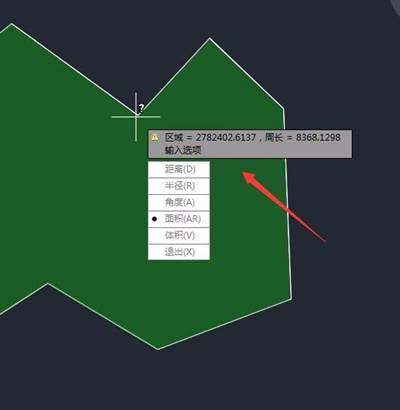

9、將起點和終點重合起來然后按下回車鍵,可以看到我們的推行的面積和周長就計算出來了,如圖所示:
以上就是CAD測量圖形周長和面積的方法,歡迎大家前來學習!
