CAD怎么將多條線合并成一條多段線
CAD怎么將多條線合并成一條多段線？CAD用直線命令畫出多條線，想要將多條的單獨線合并成一條多段線，該怎么操作呢？下面小編帶大家一起學習多條線合并成一條多段線的教程，很簡單，下面是詳細的操作過程。
1、打開CAD軟件，新建一個空白文件，先畫四條單獨的直線，作為演示所用。

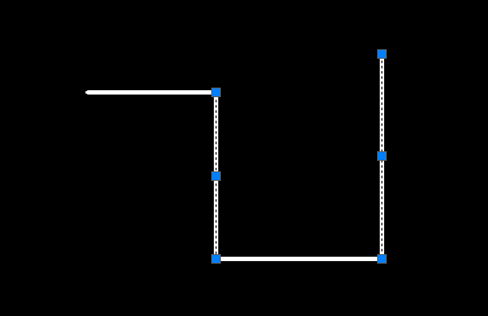

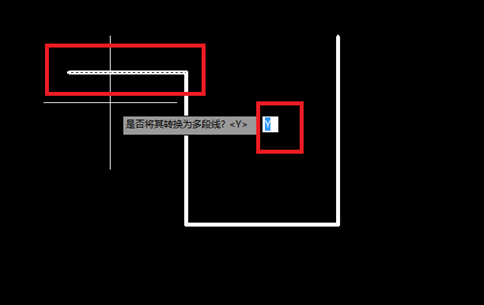

2、輸入命令“PE”，回車。在CAD下方的信息欄中有提示：選擇多段線或（多條（M））。如下圖所示，選擇紅色框選中的線段，然后，信息欄中提示：是否將其轉換為多段線?<Y>，回車確定。

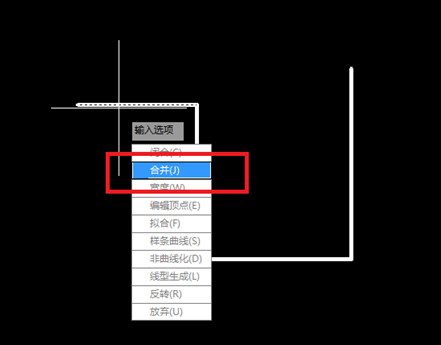

3、出現了一系列的下拉菜單，點擊第二項“合并”。
4、信息欄中操作提示：選擇對象。一次選擇剩下的三條線段，然后回車。彈出一個下拉菜單，直接回車。

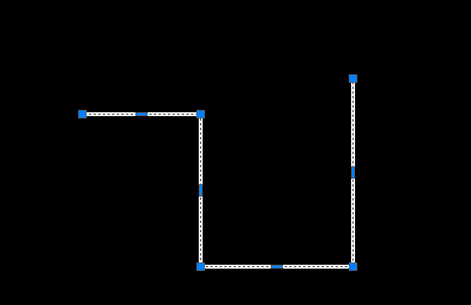

5、如下圖所示，四個單獨的線段已經合并成了一條多段線。
以上就是CAD多條線合并成一條多段線的教程，希望大家喜歡。
