在用CAD多線進行繪制的時候，其操作與直線的繪制方法類似，只不過多線是由兩條線型相同的平行線組成，另外，繪制的多線是一個整體，在沒有對其執行分解命令之前是不能對其進行偏移、倒角、延伸和修剪等操作的。接下來我們以繪制住宅墻體為例熟悉多線的繪制。
1、 首先，大家打開中望CAD軟件
2、 打開已經定義好的住宅墻體樣式文件

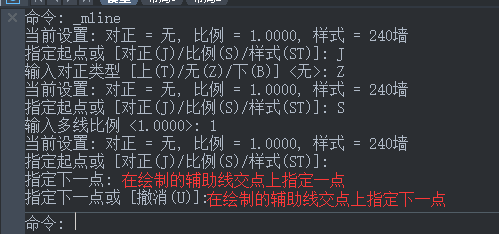

3、 點擊【繪圖】-【多線】命令，繪制240墻體，命令窗口的顯示操作如下：

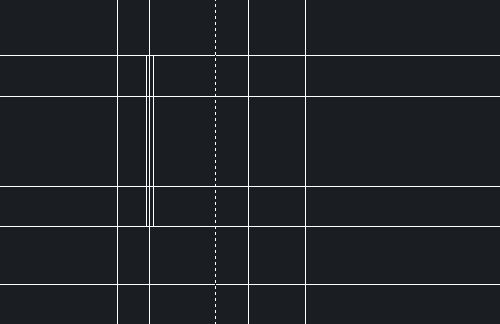

4、 繪制結果如圖：

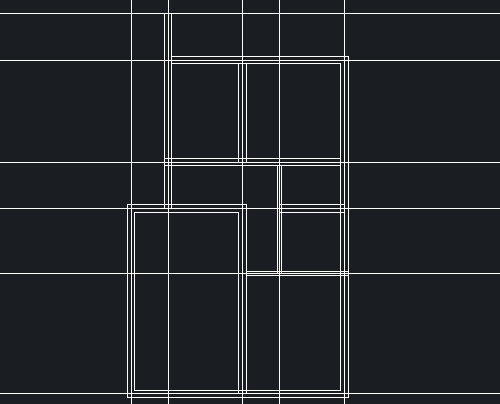

5、 然后在CAD中重復執行【多線】命令，繪制其余的240墻線，結果如圖：

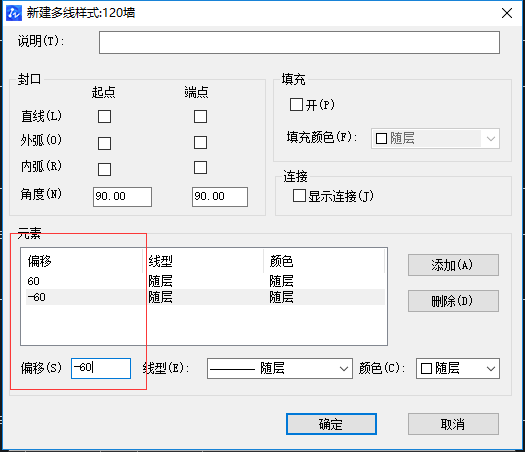

6、 點擊【格式】-【多線樣式】按鈕，在彈出的對話框中點擊【添加】按鈕，然后將新樣式命名為“120墻”，點擊“繼續”按鈕，在彈出的對話框中進行如下圖所示的相關設置，點擊確定之后在返回的對話框里將120墻樣式置為當前

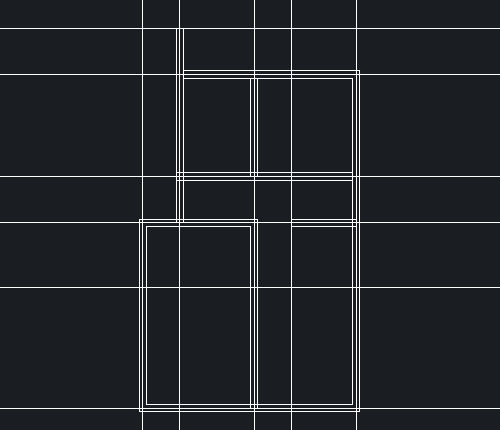

7、 然后點擊【繪圖】-【多線】按鈕，根據輔助線網格繪制120墻體，最后在CAD中得到如圖所示的圖形：
