前面我們學過了怎么用CAD畫魚,今天就來學習下怎么畫三維小鳥吧。具體教程如下:
1.先畫兩條樣線描繪出小鳥的大致輪廓。
2.用畫線的方式來確定截面分段數。

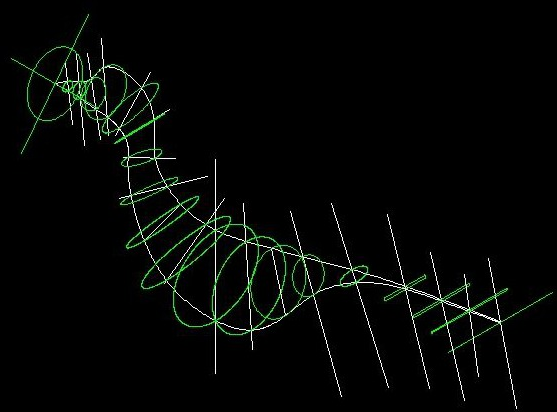

3.如圖,用點、圓、橢圓、倒角矩形創建放樣所需要的截面。

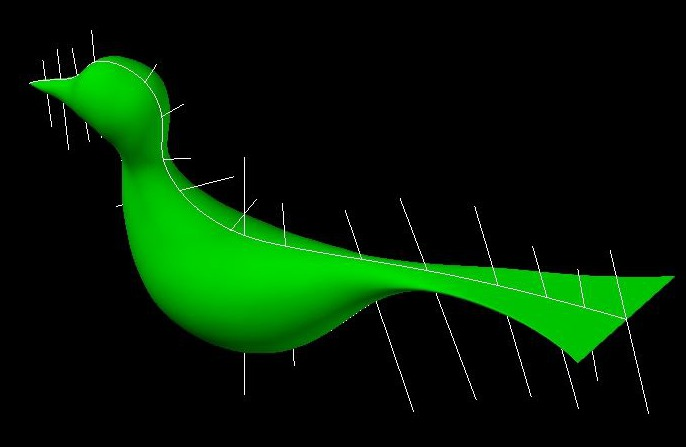

4.選擇第一步中繪制的小鳥輪廓為導向線進行放樣,截面依次選取上一步的點、圓、橢圓和矩形。

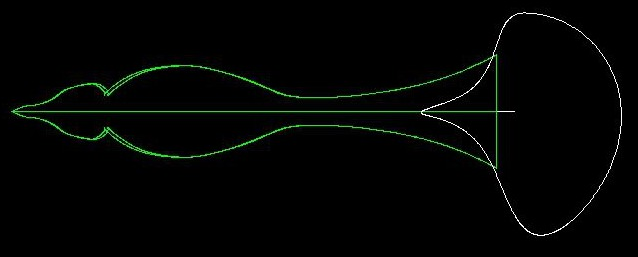

5.打開二維線框模式,在俯視圖中畫一個閉合的樣條線,拉伸成實體,使其與小鳥尾部相交;并實行布爾運算刪除上一步的白色實體,這樣就完成小鳥的尾部形狀繪制啦。

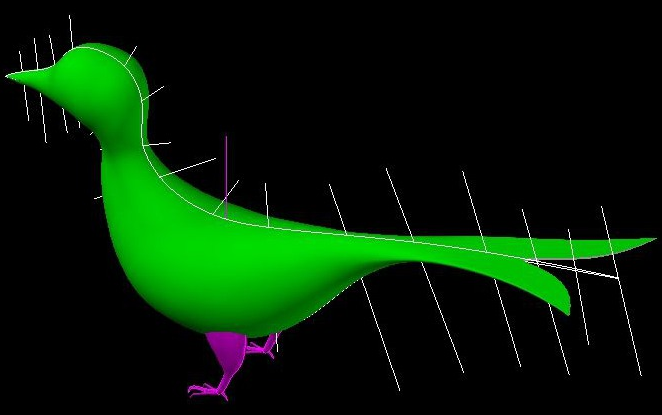

8.繪制小鳥腳的輪廓線,重復上面的操作(畫線確定截面、放樣),合并實體半倒角。

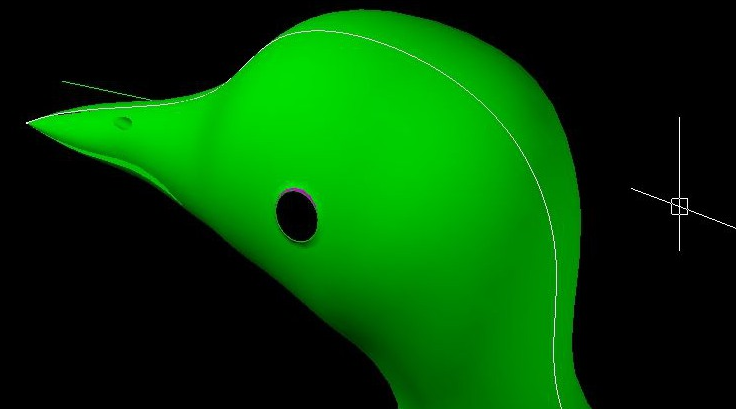

9.繪制兩個同心球體抽殼并執行差集命令得到小鳥的眼睛,畫一平面拉伸差集得到嘴巴,并用圓柱執行差集得到小鳥的鼻孔。

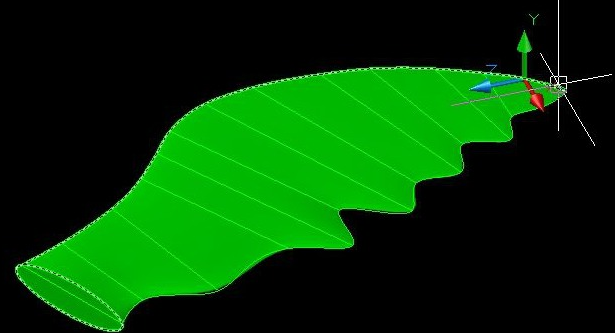

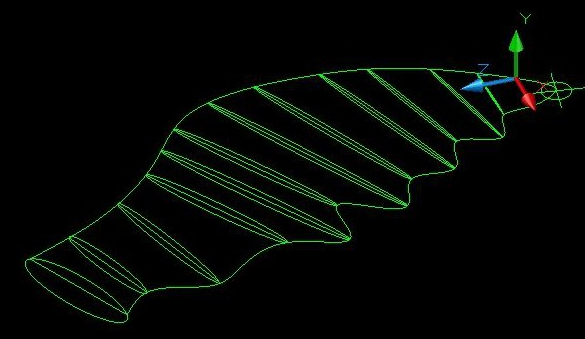

10.在俯視圖中利用樣條線繪制出翅膀的形狀并進行分段,創建放樣截面,得到翅膀的形狀如下。

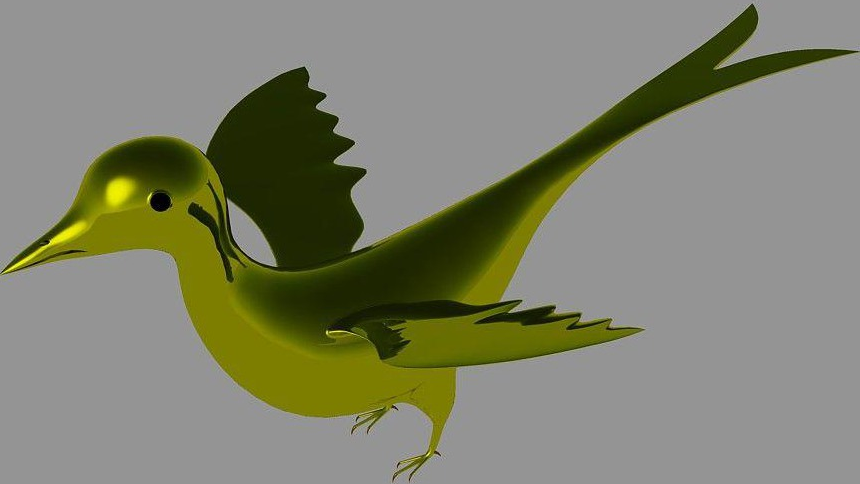

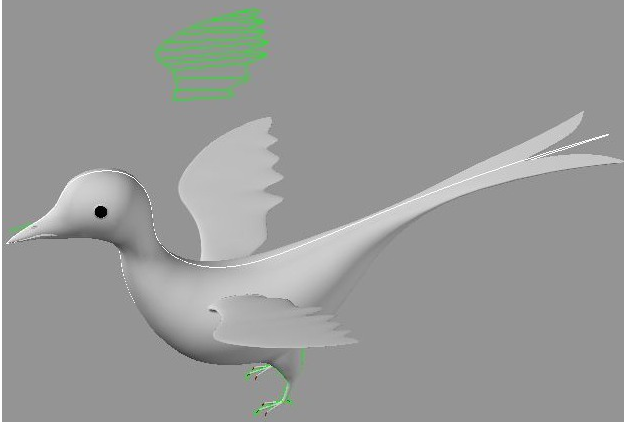

11.移動翅膀到合適的位置并執行鏡像,合并實體,建模就完成啦??梢栽龠M(jìn)行渲染給小鳥涂上喜歡的顏色哦~
