CAD中圓如何等分

熟悉CAD軟件操作的可能都知道怎么定位圖形中的等分點，但是，在CAD繪圖的過程中會遇到復雜的等分點，比如300、500等分點該怎么操作？如何用更少的時間實現操作呢？

1.以半徑為1000的圓中3等分點為例：

（1）在左側常用功能下選擇圓或直接在命令欄輸入快捷命令C，直接輸入半徑1000，圓畫好了；

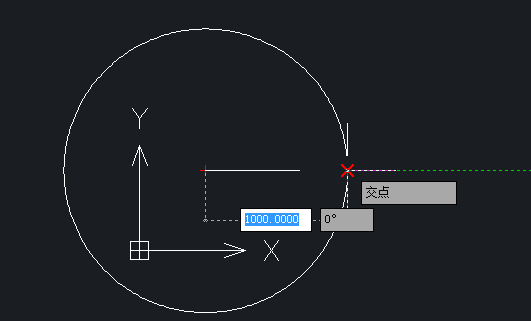

（2）以圓心為起點水平畫一條圓的半徑，即確定了三等分點的第一個點。

（3）以圓心為起點畫直線，輸入A、確認，再輸入角度120度，長度1000，即第二個等分點確認。

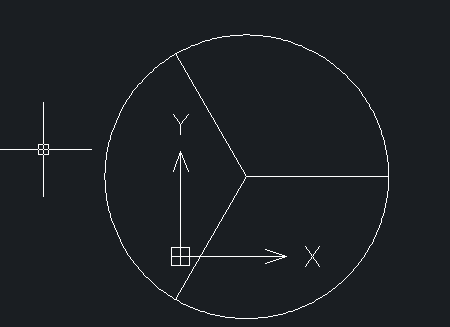

（4）同第二步一樣，角度改為240度，即可得到第三個等分點。

2.30或300等分點，較復雜的情況如何解決？

（1）同樣在界面畫出半徑為1000的圓 。

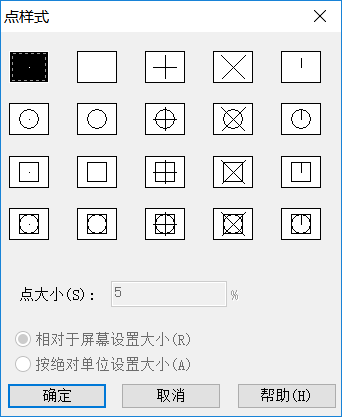

（2）然后點擊格式功能中的點樣式，選擇一個等分標注樣式。

（3）命令框中輸入DIV回車確定。

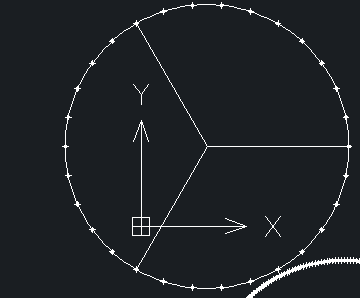

（4）選中圓，輸入等分點數3，即可將圓等分成3等分；輸入30或300即可等分成相應等分點。

在繪圖界面中用戶可以直接捕捉各類線的等分點，支持直線、圓弧、橢圓、多段線等對象,動態顯示是第幾個等分點,且可隨時在狀態欄調整等分?jǐn)?shù)。

今天分享了關于圖形如何等分的方法，掌握這個技巧一定程度上可以幫助大家更加快捷繪圖，希望對大家有幫助。
