在通用機械設計領域，繪制零件工程圖，裝配工程圖，總裝圖等平面圖紙的需求必不可少，而總裝圖在生產的組裝環節中，運用最為廣泛。使用總裝圖中，最常見的有零件的序號標注，BOM表，等重要信息。序號標注一般只顯示ID的序號，查看零件名稱等信息，需要在BOM表格里查找序號標注相對應的ID號，在查看相應的信息。


想要一眼直觀的在序號ID旁邊看到相應零件名稱信息，則需要用文字的方式在序號標注的ID旁添加BOM里描述的信息，傳統方法添加的字符屬性不帶關聯性，且寫入修改也比較麻煩。中望3D2017最新版本針對于這種場景的這一問題，提供了表格數據鏈接到文本這一功能，字符數據直接從表格里提取，表里的數據字符發生改變，則相應的文本也會發生改變，使工程師能夠提高工作效率。

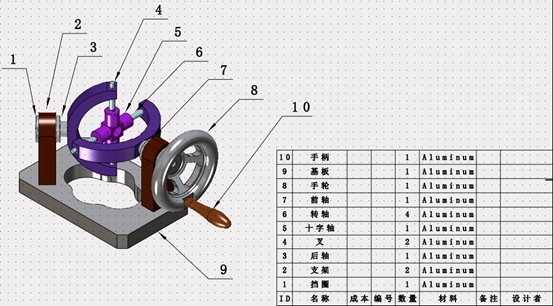

現以上面總裝圖為例，給大家介紹一下表格數據鏈接到文本的應用。

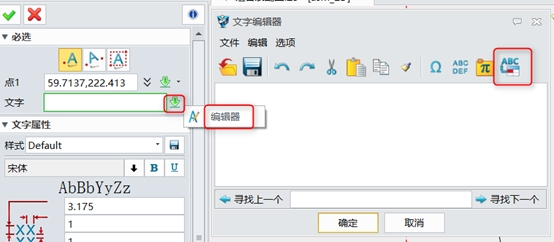

1、選擇文字命令，選擇好文字位置，輸入的文字選擇在編輯器里選擇鏈接到單元表命令。


2、在使用鏈接到單元表格命令后，只需要在要鏈接的表格里點擊左鍵就可以選擇表 格里的字符數據鏈接到文本了，也可以選擇整列和整行、或是全選。

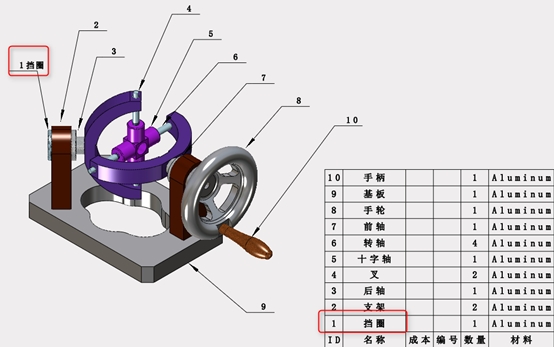

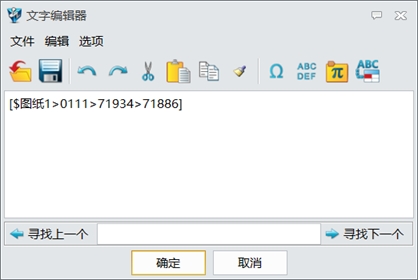

3、表格文字就直接鏈接到文本了。

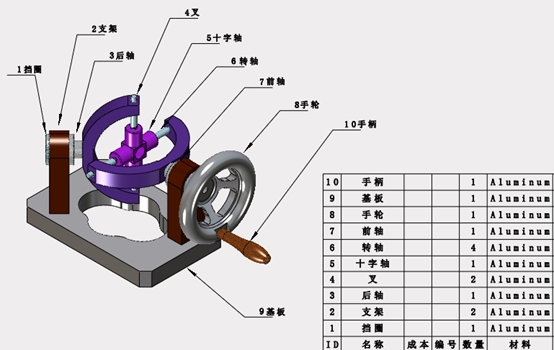

4、依次完成所有文本的添加。


中望3D的表格單元格式鏈接到文本功能，可以快速的在文本里提取相關信息，不止是BOM表可以，其他表格如：孔表、電極表、焊件切割表等這些表格單元都支持鏈接到文本功能。

想了解中望３Ｄ更多實用的新功能，請到中望官網下載試用吧！http://www.yy0806.cn
