“獨在異鄉為異客，每逢佳節倍思親”。代表團圓的月餅是中秋佳節最具祝福意義的食品和禮品。本次三維CAD趣味教程教大家如何通過中望3D的高效三維CAD設計功能，在10分鐘內快速完成月餅的三維CAD建模，非常適合初學者快速掌握CAD技巧，為朋友，家人送上與眾不同的“祝福”！接下來跟大家分享如何“六步繪月餅”——制作中望3D牌月餅三維CAD模型的具體步驟。



\

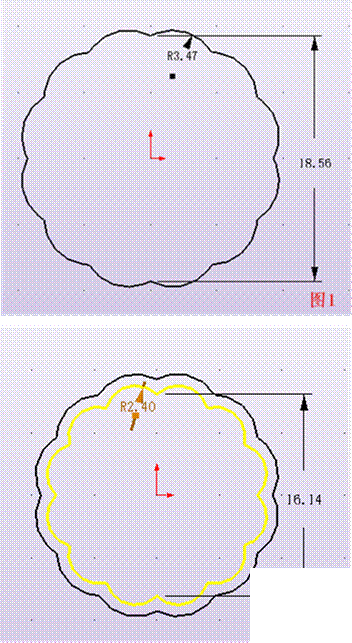

       1、新建一個多對象的文件，命名為“中秋月餅”。創建一個新的零件，命名為“月餅”。插入草圖—選擇XY平面，進入草圖模式繪制草圖1，如圖1 所示。退出草圖。在這里提醒大家一個中望3D小技巧，此處可以先建立一個十二邊形，然后在邊上畫弧即可。接下來繼續插入草圖——選擇XY平面，繪制草圖2，如圖2 所示的圖形（黃色部分即為草圖2），退出草圖模式。



\

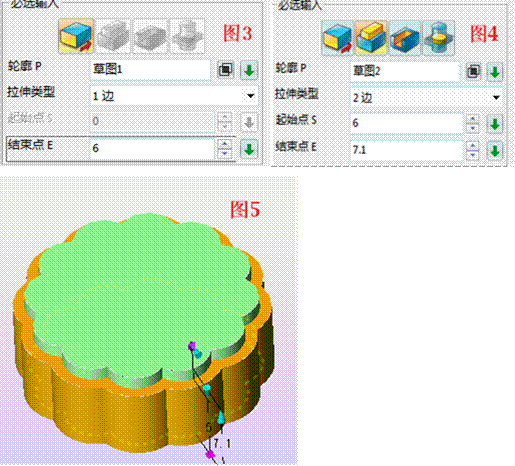

       2、選擇造型—拉伸，輪廓選擇草圖1，拉伸類型為1邊，結束點設置為6，其余選擇默認選項，確定，參數如圖3所示。接著選擇拉伸命令，輪廓選擇草圖2，拉伸類型為2邊，起始點為6，結束點7.1，進行加運算，參數如圖4所示，效果圖如圖5所示。



\

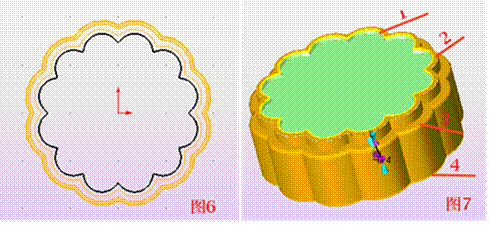

       3、以圖5所示上表面為草圖基準面，進入草圖模式，繪制如圖6所示圖形。在這里，大家可以利用偏移曲線命令向內偏移2mm，設計效果會更好，退出草圖模式。選擇造型—拉伸命令，輪廓選擇草圖3，拉伸類型為1邊，結束點為-0.4。拔模角度選擇17度，效果如圖7所示，然而分別對圖7所示圖形的1、2、3、4各邊進行倒圓處理。



\

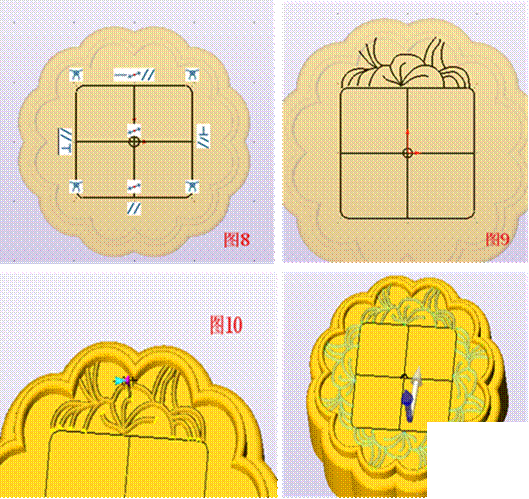

       4、插入草圖，以圖7上表面為基準面（圖7 綠色部分），效果如圖8所示，退出草圖。繼續以上表面為基準面，進入草圖模式，繪制如圖9所示圖形。到了這一步，各位可以發揮自己的創意，利用中望3D的高效設計特點，制作屬于自己的個性花紋。

       5、選擇造型—桿狀掃掠，選擇圖9所繪制的曲線，進行桿狀掃掠處理。效果如圖10所示，確定后選取剛創建的桿狀造型進行陣列操作，方向?yàn)閆軸，數目4，角度為90度，確定后如圖11所示。



\

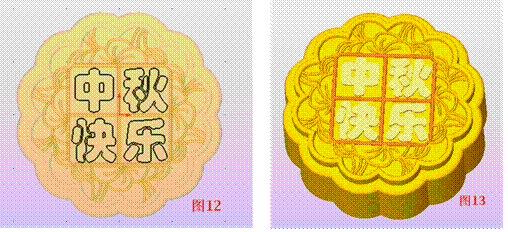

       6、選取圖8所示的草圖4，同樣進行桿狀掃掠操作。建議相比花紋處的桿狀要粗一些，作品的效果會更精美。選取圖7處上表面為基準面插入草圖，繪制如下圖所示的字體“中秋快樂”，退出草圖，效果圖如圖12所示。選取造型—拉伸，以圖12所繪草圖為輪廓，拉伸類型為1邊，結束點0.5，拉伸出如圖13所示的造型。



\

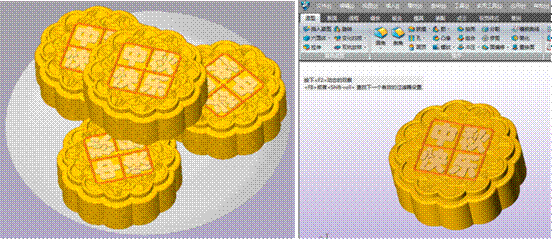

       這樣，月餅的三維CAD模型便新鮮出爐了。該三維CAD趣味教程利用中望3D高效的CAD設計特點，使得整個CAD繪制過程非常簡易、快速。如果不滿足于簡簡單單CAD造型的朋友，也歡迎來參加中望技術社區征集中秋國慶祝福的活動，贏取100金幣兌換授權號等驚喜大禮！具體活動內容請看：http://www.yy0806.cn/community/thread-9728-1-1.html
