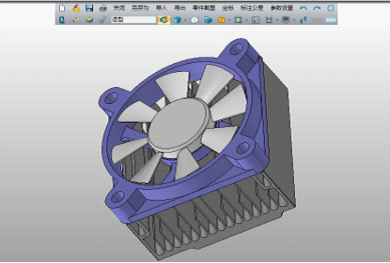

隨著CPU主頻和集成度大幅度提高，CPU的功率和發熱量明顯提高。CPU散熱器，如最常用的風冷散熱，也起到了舉足輕重的作用。本三維CAD設計教程主要介紹如何通過中望3D的“多對象文件”特性快速實現CPU散熱器的三維設計建模，并且更方便的管理三維CAD模型圖檔。



\



       風熱散熱器的工作原理是CPU散熱片與CPU表面直接接觸，CPU表面的熱量通過熱傳導傳遞給CPU散熱片；散熱風扇產生氣流通過熱對流將CPU散熱片表面的熱量帶走；而機箱內空氣的流動也是通過熱對流將 CPU 散熱片周圍空氣的熱量帶走，直到機箱外；同時所有溫度高的部分會對周圍溫度低的部分發生熱輻射。該裝置共由三部分組成，分別為風扇、基座、散熱片，本次教程第一篇先介紹如何制作風扇。



\

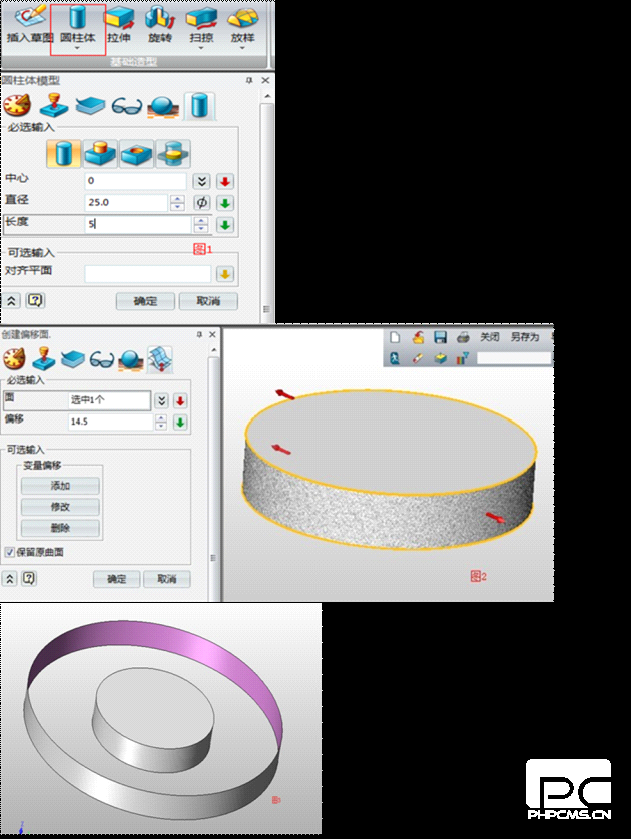

       1、新建一個多對象文件，命名為“CPU散熱器”。創建一個新對象，命名為“風扇”。使用造型當中的“圓柱體”實體建立風扇的主體，具體參數如圖1所示。

       2、利用曲面中的“偏移”功能，創建風扇葉片的邊界面，具體參數如圖2所示。我們將得到如圖3所示的圖形，此面是方便我們建立扇葉的邊界曲線。



\

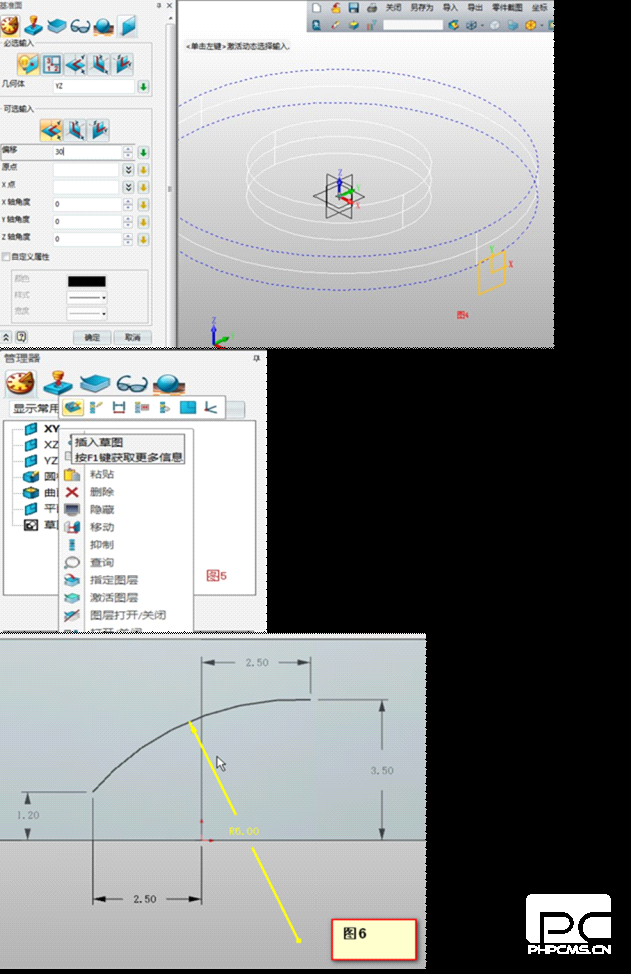

       3、下面我們需要?jiǎng)?chuàng)建一個“基準面”，為后面建立曲線做準備。參數如圖4所示。接下來們建立兩條曲線的草圖，本文會介紹兩種進入基準面做草圖的方法，供大家參考。

       方法一：對管理窗口的“XY”使用右鍵，從“管理器”進入，對于其他基準面，此方法只針對有建立記錄基準面。然后按照?qǐng)D6所示參數建立曲線。這里可以隨便畫段圓弧，然后我們可以借助中望3D的“自動約束”功能，調整對應參數既可獲取該草圖。完畢后點擊退出，離開草圖模式。



\





       方法二：右鍵選取前面建立的基準面，進入草圖模式。參考第一個圓弧的建立方法，具體參數如圖8所示。

       兩種進入草圖模式方法已經介紹完畢，下面我就開始繪制曲線。

       4、利用線框中的“投影曲線”功能，我們也可以獲取所需要的曲線。兩根圓弧投影參數，如圖9和圖10所示，我們將得到圖11所示的曲線。



\

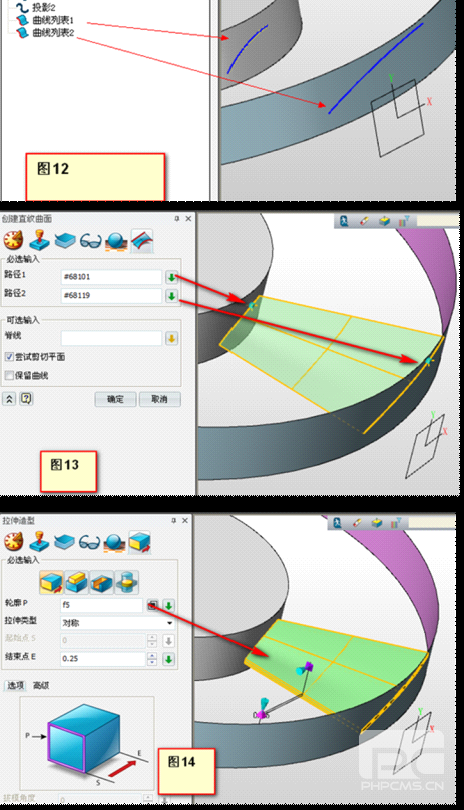

       5、由于投影的曲線不是一個整體，所以我們需要將他們串聯起來，這里就要用到線框當中的“曲線列表”，分別使用這功能得到如圖12所示的兩個曲線列表。使用曲線列表，扇葉的曲面。這里我們用到曲面當中的“直紋去面”功能。請參考圖13進行操作。只有曲面是不夠，我們還需要將曲面拉伸，做成風扇葉片。使用造型中的“拉伸”功能，如圖14所示操作即可。



\

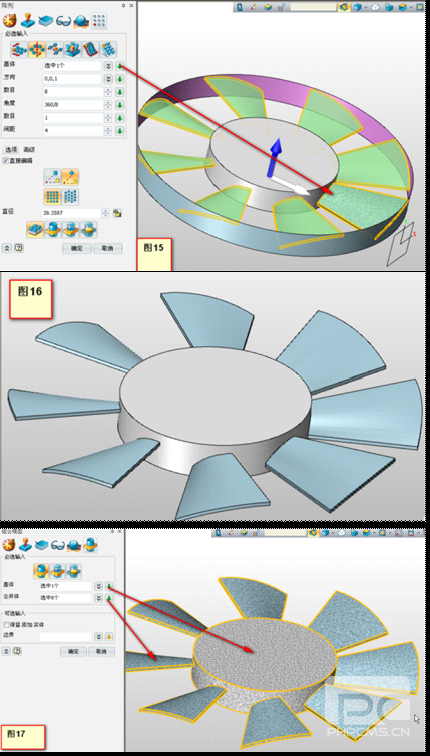

       6、第一片扇葉造型已經誕生，下面需要把其他扇葉做出來。中望3D的“陣列”功能是相當智能的。本次使用“陣列”中針對“圓形”特征的，如圖15所示。為了方便我們進行后面操作，我們需要隱藏?zé)o關的特征。使用實體過濾器功能，選取對應特征，并加以隱藏得到，如圖16所示。下面我們需要將各特征合并一個實體，需要用到3D軟件常用的布爾運算，不過在中望3D當中該功能叫組合，第一個圖標就是加運算[溫馨提示：鼠標放在上面就有提示]如圖17所示。



\

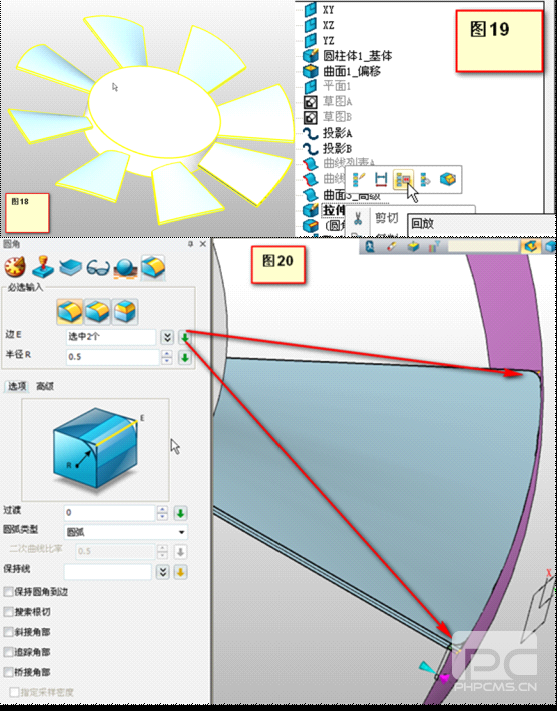

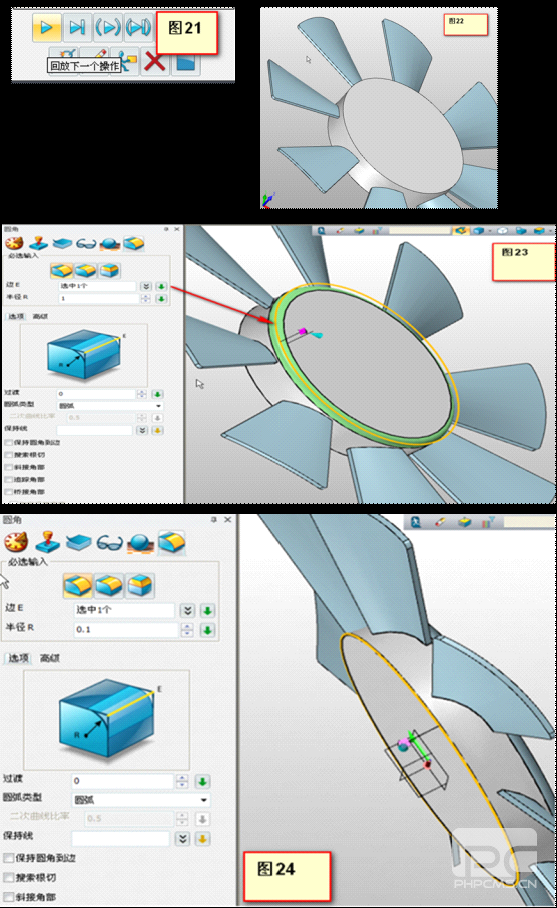

       7、完成基本的建模后，葉片會顯得比較鋒利，需要導圓角。利用中望3D的回放功能，可以方便修改特征。首先要找到管理器需要回放的記錄位置——第一片扇葉拉伸記錄開始（圖19）。然后開始添加圓角，如圖20所示選取兩處。添加完后，點擊回放到下一操作（如圖21），中望3D就會自動計算后面操作了，然后分別按圖23和圖24所示參數，對主體使用圓角功能。



\



\



       8、點擊插入草圖，以選擇XZ為基準面，記得選取方向。見圖25所示，依據圖26中的參數繪制草圖。然后使用“旋轉”功能，對主體進行減運算，如圖27所示。最后修改實體表面顏色，對實體使用右鍵選擇“面屬性”，按照?qǐng)D29進行屬性設置。



\

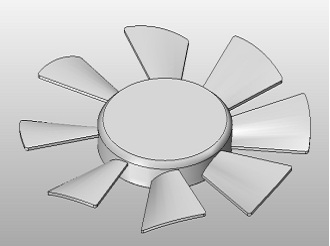

       至此，利用中望3D快速繪制CPU散熱器風扇的三維CAD模型就完成了，借助中望3D的易學易用特性，可以輕松、快速掌握三維CAD設計，歡迎大家來到中望技術社區中望3D互動論壇下載該三維CAD圖紙。也歡迎大家下載最新的三維CAD設計軟件中望3D，獲取免費的CAD/CAM教程：http://www.yy0806.cn/product/zw3d2012.html
