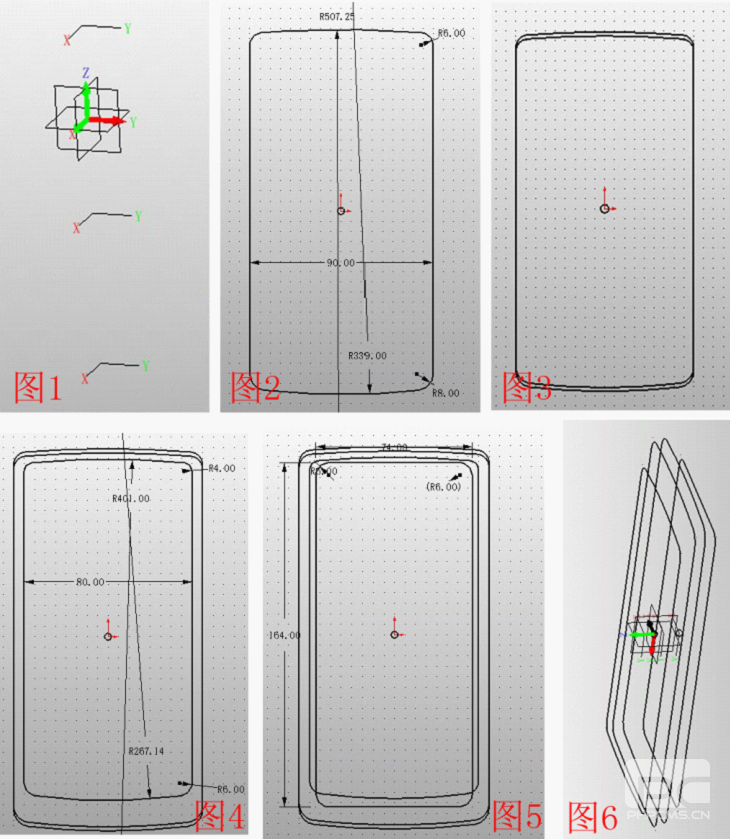

       1、創建3個XY基準面，分別偏移-5、-13、5，命名為基準面1、2、3，如圖1，在XY平面、基準面1、2、3插入草圖，分別繪制如圖2、3、4、5所示的圖形（其中圖3 的圖形與圖2的圖形一致，下移2CM)，分別命名為草圖1、2、3、4，效果圖如圖6。

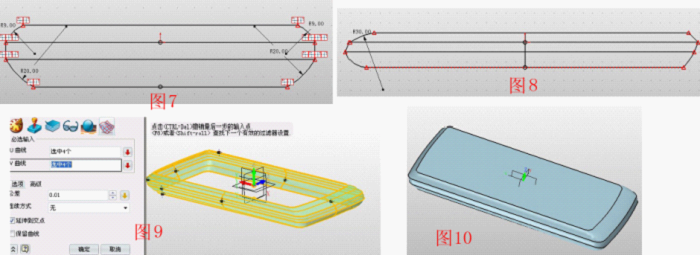

       2、分別在XZ和YZ面插入草圖5、6，按照圖7、8所示的方式連接各參考點，并將兩個草圖的4個曲線設置為曲線列表，分別命名為曲線1、2、3、4（注意：對于一個草圖中需要分別利用的曲線要先各自設置成曲線列表，否則無法單獨，后面有許多這樣的情況）。點擊U/V曲面，U曲線選擇草圖4、1、2、3，V曲線選擇曲線1、3、2、4，如圖9所示，點擊N邊形面，修補上下兩個面，效果如圖10。

       3、點擊拉伸—減運算，輪廓為圖11所示的面，注意偏移項為“加厚”，偏距1、2分別為0、0.2，這一步驟將手機屏與殼之間形成縫隙。再在此面插入草圖7，繪制一個矩形，并在矩形下方繪制一條弧線，如圖12。點擊拉伸—減運算，輪廓選擇弧線，注意偏移項選“收縮/擴張”，偏距為0.1，如圖13所示，對邊緣做倒角處理，如圖14。點擊曲面--曲線分割，面和曲線分別選擇圖15所示的高亮部分，這樣做的目的是將面分割開來，便于后面給面上色的步驟。在基準面4上插入草圖8，繪制圖16所示的圖標，注意文字部分需要使用編輯中的“炸開”，使文字變成可編輯的曲線，并按照上步驟的做法進行曲面分割，目的同上。

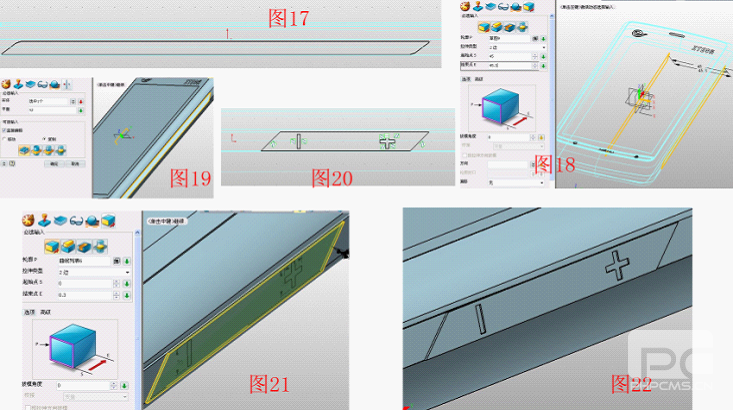

       4、在YX面插入草圖9，繪制如圖17所示的圖形，拉伸草圖9，參數如圖18，點擊鏡像，將拉伸后的造型以YZ面進行鏡像，如圖19。在YZ面再次插入草圖10，繪制如圖20所示的圖形，先后對草圖中的菱形邊框和“+”“-”號進行加、減運算的拉伸，效果如圖21、22。

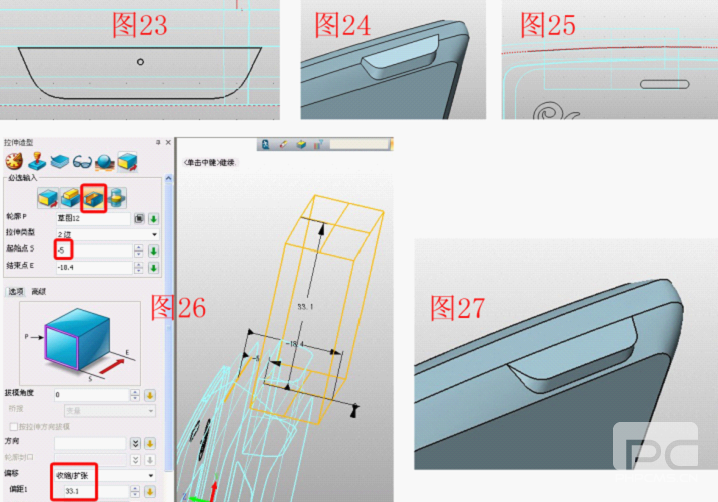

       5、在XZ面插入草圖11，繪制如圖23所示的圖形，用拉伸—加運算，草圖11，效果如圖24。在XY面插圖草圖12，沿參考曲線繪制一段圓弧，如圖25，點擊拉伸--減運算，拉伸草圖12，參數如圖26，效果如圖27。

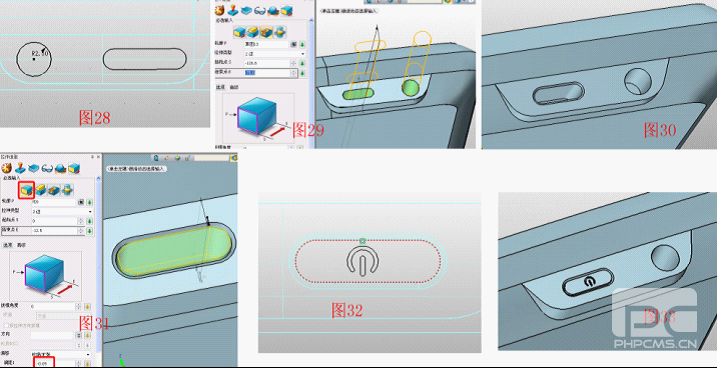

       6、在XZ 面插圖草圖13，繪制如圖28所示的圖形，點拉伸--減運算，拉伸草圖13，并對槽的邊緣進行圓角處理，如圖29、30。點擊拉伸--基體，選擇槽底部的面進行拉伸，如圖31，在XZ面插入草圖14，繪制如圖32所示的圖形，并點擊拉伸--減運算拉伸草圖14，效果如圖33。

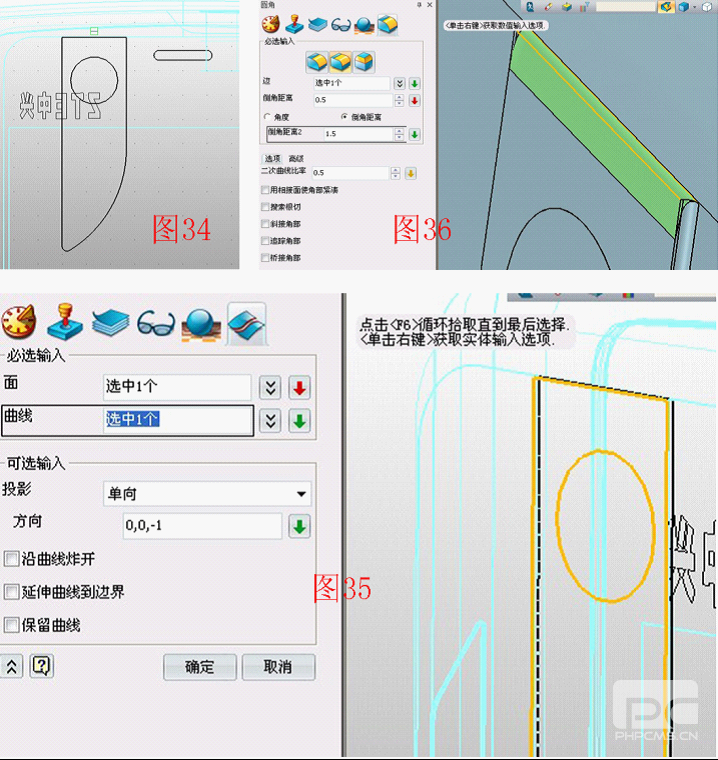

       7、在XY面插圖草圖15，繪制圖34所示的圖形，并拉伸刀型框。使用曲面分割功能，用草圖中的圓形將拉伸后的刀型面進行分割，便于上色，參數如圖35，注意選擇投影方向。對拉伸后的刀型與面連接的邊倒圓角，注意對圖36所示的邊進行倒橢圓角，參數如圖36。

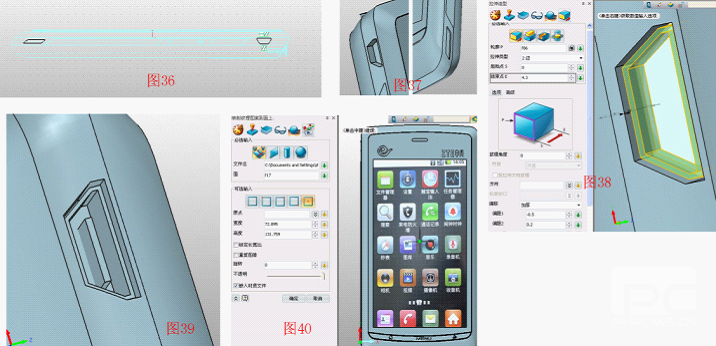

       7、在YZ面插入草圖16，繪制如圖36所示的圖形，并用拉伸--減運算，分別向兩側拉伸草圖16，效果如圖37，這是送話孔和USB插孔。點擊拉伸--基體，輪廓選擇USB孔的底面，參數如圖38。點擊造型—六面體，選擇合適的部位繪制長方體，如圖39。為增加模型的逼真程度，在網絡上下載N880的菜單畫面，使用視覺樣式—紋理貼圖，將菜單畫面置于合適的部位，如圖40。

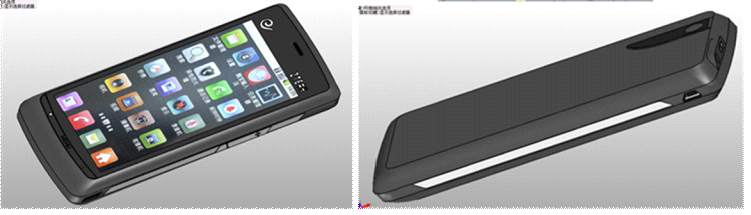

       最后，用視覺樣式—面屬性，對手機的各個面上色，就完成了精美的n880三維CAD建模（效果圖如下）。有興趣的朋友，也來繪制一下自己的手機三維CAD模型吧！立即免費下載中望3D（http://www.zwcad.com/product/zw3d2012.html），還能夠獲得最新的三維CAD/CAM教程！該教程的三維CAD圖紙可以到中望技術社區中望3D交流區下載（http://www.yy0806.cn/community/thread-10042-1-1.html）。作為“邊學邊用”的三維CAD素材收入自己的資源庫。
