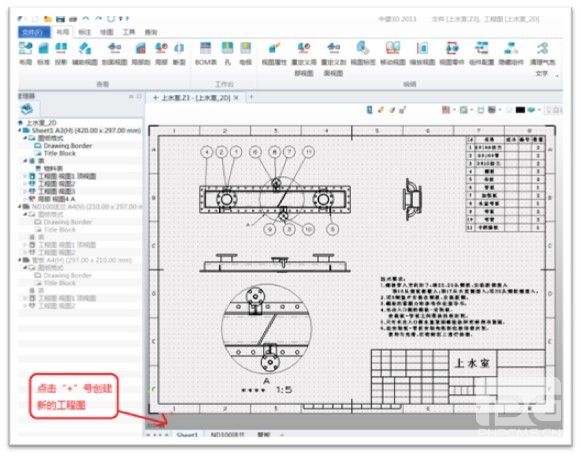

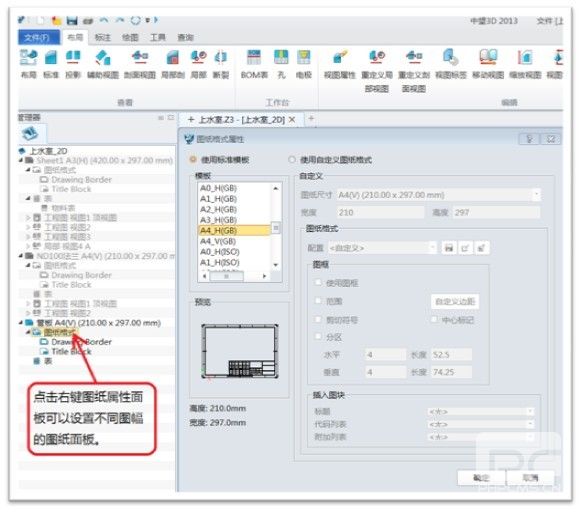

如圖我們打開上水室?guī)в蠦OM的工程圖(A3(H)H代表是A4橫向的圖紙)。還可以在視圖窗口的左下角新建一張工程圖,選取新的目標零件并在圖紙屬性面板可以設置不同圖幅的圖紙模板。

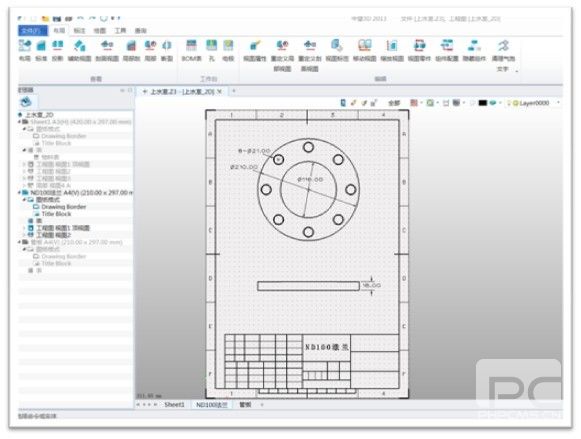

可以新建A4圖紙創建DN100法蘭零件工程圖,A4(V)V代表是A4豎向的圖紙。

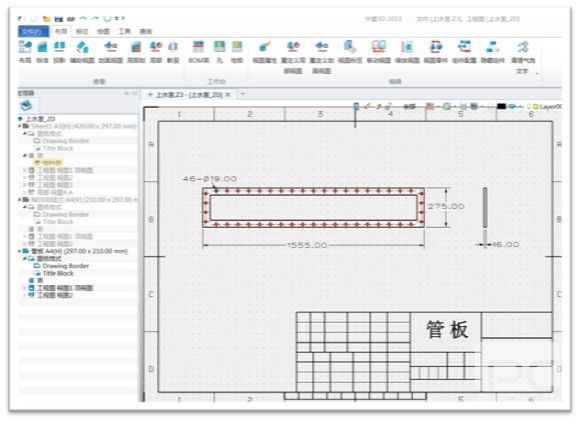

新建A4圖紙創建管板零件工程圖紙,A4(H)H代表是A4橫向的圖紙
同時中望3D還提供了樣式管理器,方便我們選取修改。

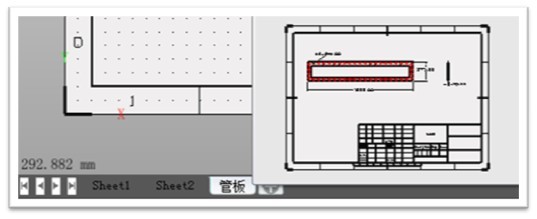

可以重命名支持布局預覽使用起來就像二維CAD貼近工程師日常習慣。
實際應用表明,該功能符合大部分工程師的CAD設計使用習慣,提高了工程人員的設計效率,減少了錯誤的發生。工程圖多圖紙功能在打印中也有非常重要的作用,這樣的好處很明顯,我們不需要進行繁瑣的比例換算工作,所有的比例問題在圖紙創建和標注樣式里面可以一次設置完成。最終我們會得到與繪圖樣式基本一致的工程圖組。
