在CAM加工工件的時候很多時候因?yàn)榧庸さ拿嬗行┒盖停灿行﹨^(qū)域平坦，由于加工不夠均勻，導致無法在一個工序里面加工出來。但是很多情況下，為了保證加工的表面光潔度，必須要求所有面在一個工序里CAM加工出來。那么是否有另外一種工序可以保證把這兩種加工方式結合起來，形成一個高效率的加工工序，解決以上難題？三維CAD/CAM軟件中望3D中的角度限制精加工功能，就可以幫助設計工程師免除這個后顧之憂，除此之外，其自帶的“邊學邊用”學習系統，非常適合三維CAD/CAM初學者使用。

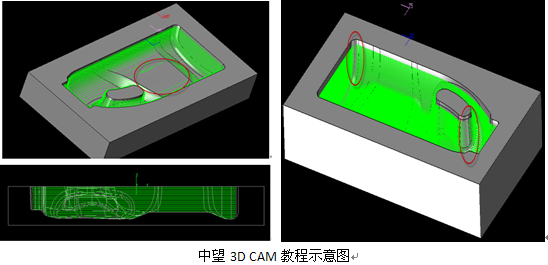

       熟悉CAM加工的工程師們都知道，通常情況下，如果用等高刀路加工面，會導致平坦的區域加工不到位，就像下面左圖中的紅色區域，無法加工完整，因?yàn)檎麄€(gè)刀路是在Z軸方向均勻的；但是如果換一種加工方式：平行銑削加工面，又會有另外一種問題出現：在加工的一些角落，會有加工不夠均勻的情況（如下右圖）。

\

       在中望3D，可用角度限制精加工功能完美解決以上的兩者難題。下面我們來看看，中望3D如何實現此快速解決操作：

       1、在菜單欄加工中點擊該工序工序命令（如下圖一，）在特征中插入限制輪廓和零件（下圖二）；

\

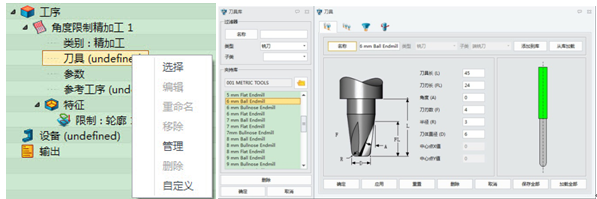

       2、選擇刀具

\

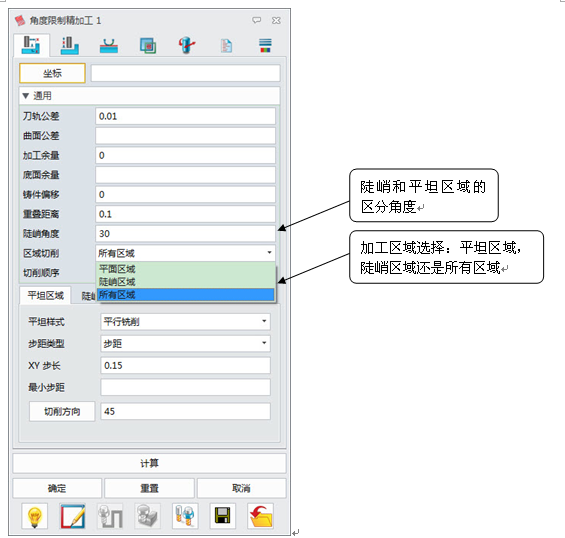

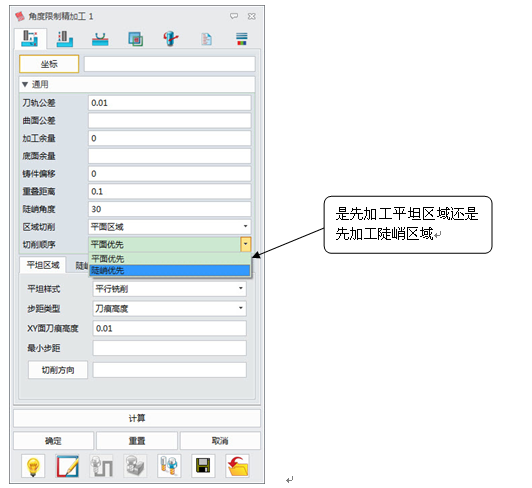

       3、根據實際情況設置選擇加工區域：

\

\

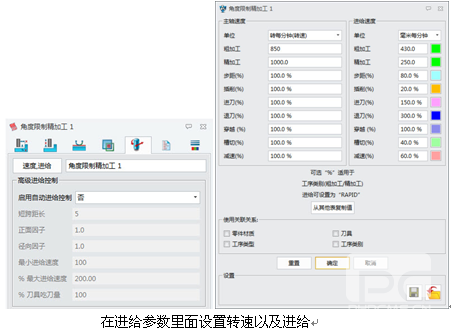

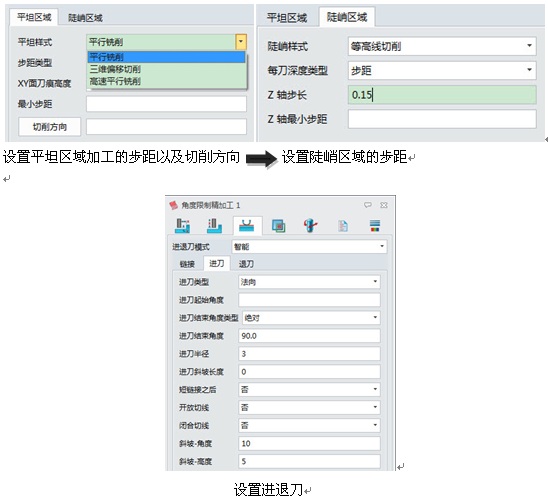

           4、設置參數

\

\

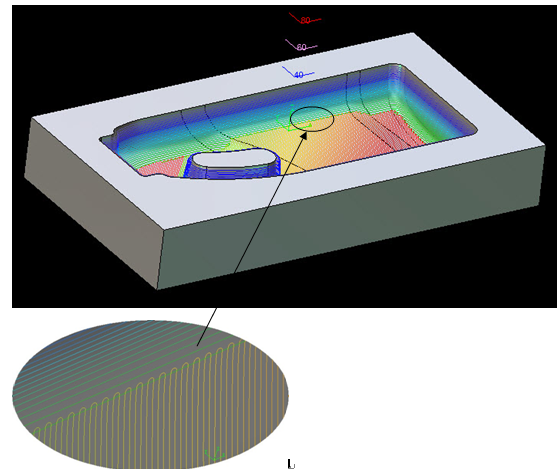

       這樣就可以算出整個面的加工刀路，完美加工陡峭以及平坦區域。

\

       通過以上的操作方式，設計工程師們可以很輕松的用中望3D實現得到理想的尺寸，減少不必要的損耗，提高CAM工作效率。值得注意的是，中望3D推出最新手把手式的教程培訓（http://www.yy0806.cn/community/thread-10773-1-1.html），提供最快上手、最簡易的學習模式，讓初學者短期內從入門到精通，嫻熟掌握一門三維CAD軟件技術。同時，中望3D2013新增了直接輸出到“3D打印機”（Print3D）的功能，讓用戶方便快捷地通過3D打印進行打樣、質量檢查，降低企業生產成本。
