CAD的圖層就相當于傳統圖紙繪圖中使用的重疊圖紙。它就如同一張張透明的圖紙，整個CAD文檔就是由若干透明質上下疊加的結果。例如，在第一張圖紙上繪制中心線，在第二張圖紙上繪制外輪廓，在第二張圖紙上繪制剖面線。三張圖紙疊加在一起就是一張完整的機械圖。
圖層新建和設置在【圖層特性管理器】選項板中進行，包括組織圖層結構和設置圖層屬性和狀態。
打開【圖層特性管理器】選項板有以下幾種辦法
1.命令行：輸入LAYER/LA命令
2.菜單欄：選擇【格式】--【圖層】菜單命令
3.工具欄：單擊【圖層】工具欄中的【圖層特性管理器】按鈕
4.功能區：在【常用】選項卡中，單擊【圖層】面板中的【圖層特性】按鈕
我們看看通過下面據圖實例，講解【圖層特性管理器】的基本用法，包括新建和設置圖層屬性的基本操作。
1.我們打開新的空白CAD文件。

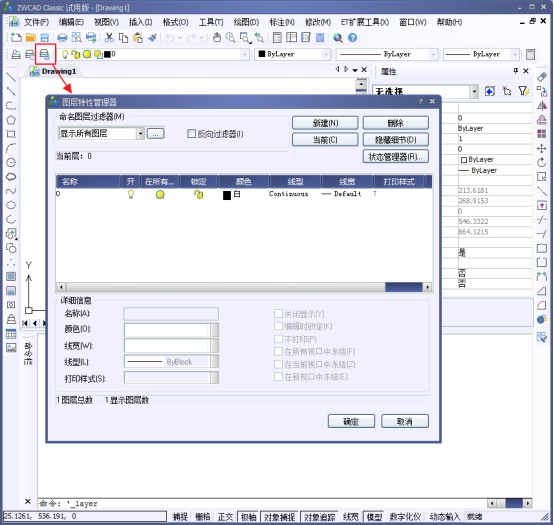

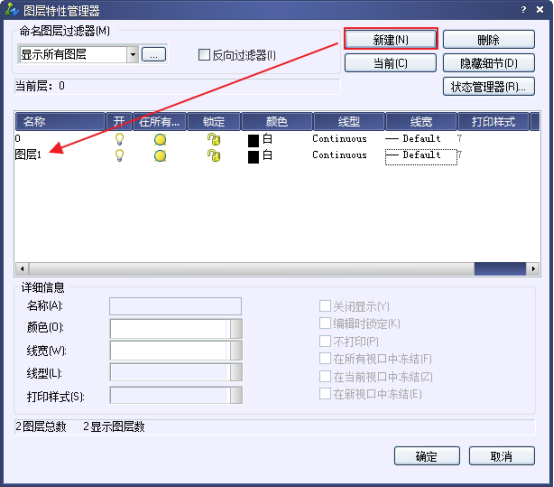

2.單擊圖層按鈕，系統會自動彈出【圖層特性管理器】選項板，單擊【新建】按鈕，新建一個圖層，參考下圖。

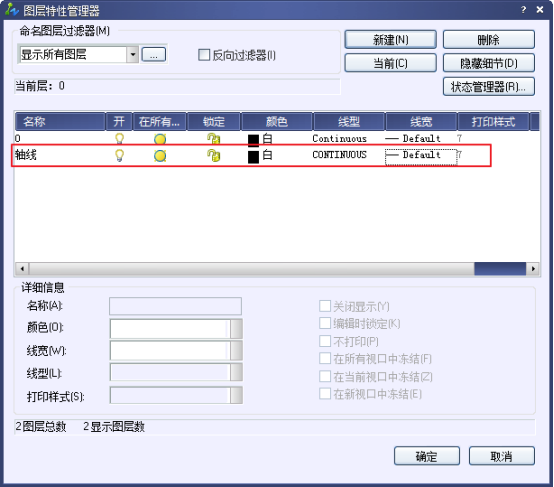

3.雙擊【圖層一】名稱項，將圖層名稱更改為【軸線】，參考下圖。
提示：
圖層名稱不能包含通配符（*和?）和空格，也不能與其他的圖層重名。若先選擇一個圖層再新建另一個圖層，則新圖層與被選擇的圖層具有相同顏色、線型、線寬等設置。

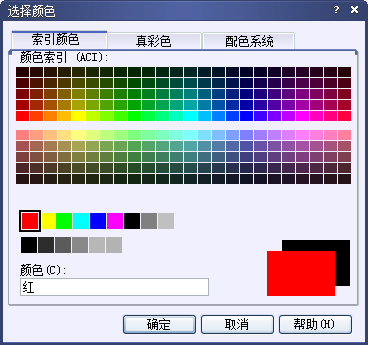

4.單擊【顏色】屬性象，打開【選擇顏色】對話框，選擇【索引顏色：1】，參考下圖。
5.單擊【確定】按鈕，返回【圖層特性管理器】選項板，參考下圖。

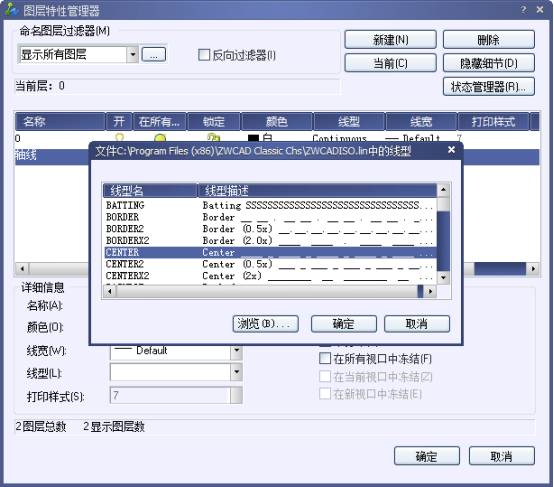

6.單擊【線型】屬性項，打開【選擇線型】對話框。單擊【加載】按鈕，在打開的【加載或重載線型】對話框中選擇加載CENTER線型，參考下圖。

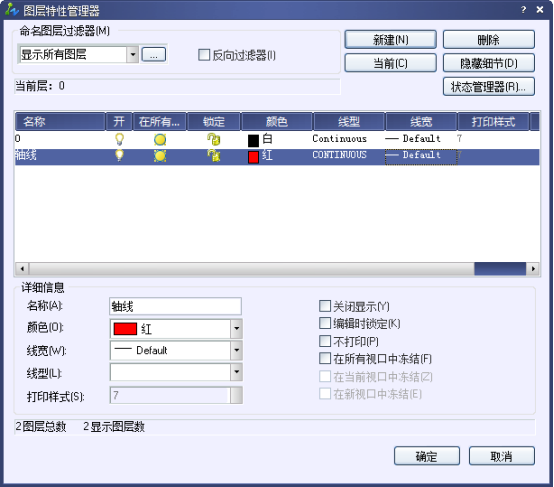

7.單擊【確定】按鈕返回【選擇線型】對話框，選擇【CENTER】線型作為【軸線】圖層線型，單擊【確定】按鈕。單擊【確定】按鈕，返回【圖層特性管理器】選項板，查看圖層屬性設置效果，參考下圖。

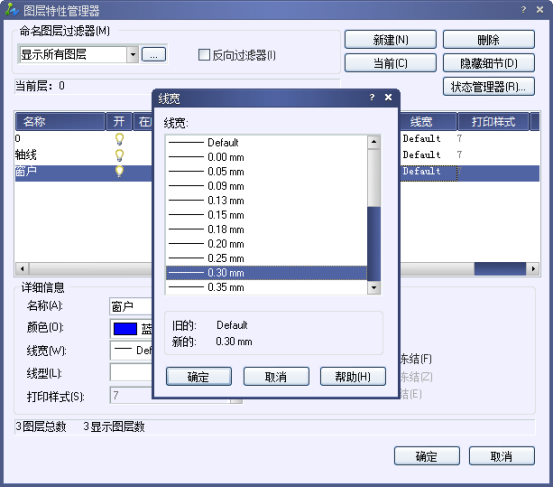

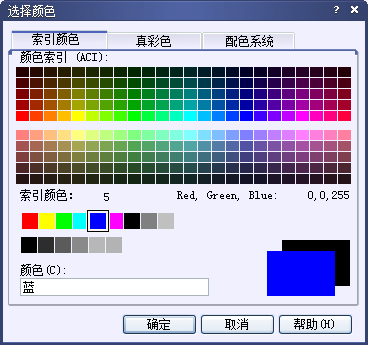

8.使用同樣的方法，新建【窗戶】圖層，設置【顏色】為【索引顏色：5】；新建【墻體】圖層，設置【線寬】為【0.3mm】，最終效果參考下圖。
